一、 底  盘

型    号：东风汽车集团有限公司/EQ1146TL6DJ1

发 动 机：广西玉柴机器股份有限公司

型    号：YCY30165-60

外形尺寸（mm）：长：7460 宽：2250 高：2900,3200,3300

排放标准：GB17691-2018国Ⅵ

功    率：121KW(165马力)

驱动型式：后轮驱动

轴    距：3800mm

二、 驾驶室

结     构：单排驾驶室

座位设置：2-3人

驾驶室内

设    备：除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。

三、 容  罐

容    量： 水：11000Kg

材    质： 水罐：优质碳钢

结    构： 框架焊接，内设防荡板。

设    备： 1个人口孔，带有快速锁紧及开启装置。

1个液位指示器。

1个排污口，带不锈钢球阀。

1个注水口

四、 消防泵及管路系统

消 防 泵： CB10/30-BL常压消防泵

流    量： 常压30L/s

压    力： 常压1.0

吸水深度：≥7m

引水时间：≤35s

安装型式： 后置

管路系统

吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路：

            1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。

一、 消防炮

型    号：PS30型消防炮

流    量：低压30（L/s）

射    程：水≥60m

压    力：低压0.7MPa

二、 取力器

型    式：全功率夹心取力器

冷却方式：强制式水冷

润滑方式：飞溅式油润滑

三、 泵房

材    质：骨架为优质钢,蒙板为铝合金板粘接结构

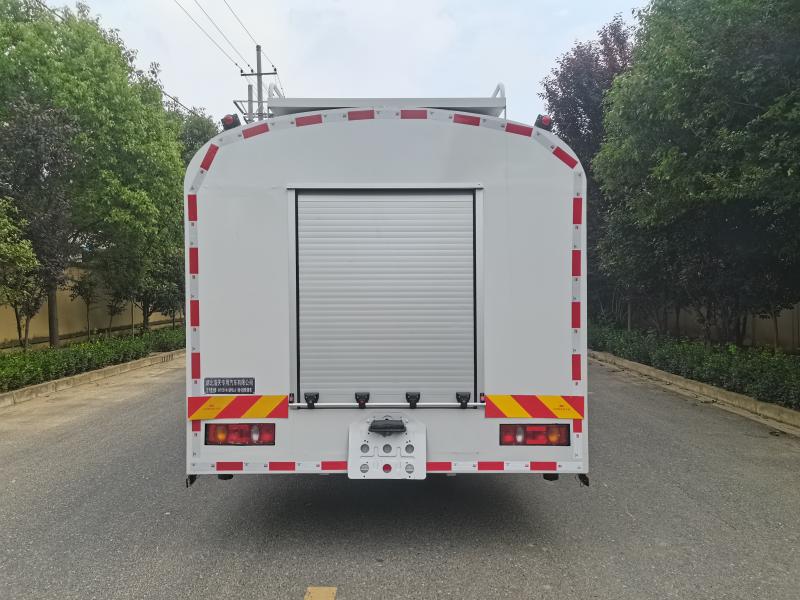

           结    构：泵房内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。左右后三侧均采用铝合金卷帘门。

器材布置原则

v 所有器材放置确保战斗展开时队员不干涉；

v 按照使用频率和器材重量及外形放置器材；

v 按照战斗编成和器材使用逻辑关系放置器材；

v 按照人体行为科学放置器材。。

八、电器系统

车顶前面采用长排警灯（位于驾驶室前顶端）；

车辆下方安装侧标志灯；

警报器功率为100W；警报器、警灯电路为独立式附加电路，控制器件安装在驾驶室内。

泵室后有独立的消防泵控制系统。

九、总体技术要求

1、整车外观保持一定的平整度，且符合有关规定。

2、所有铆接保持一定的密度，符合企标规定。

3、所有焊接牢固，光洁，平整，符合企标规定。

4、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

十、随车文件

1）底盘使用说明书 2）底盘质量保修卡

3）底盘维修手册 4）底盘合格证

5）随车工具清单 8）使用说明书

9）随车器材清单
