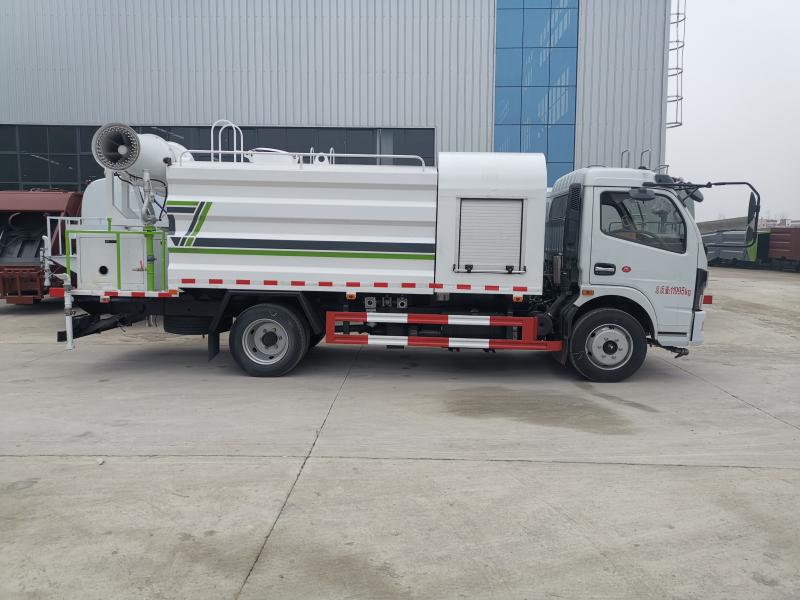

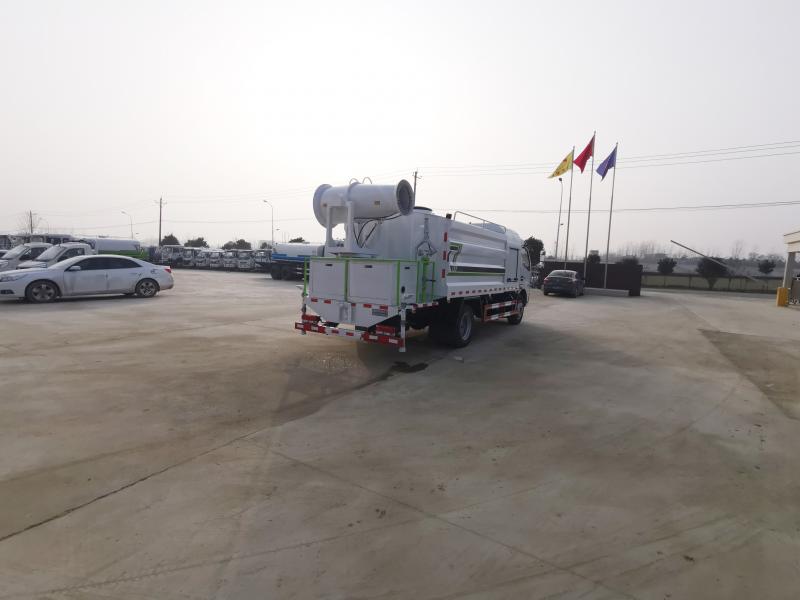

实物图片

结构解析

雾炮结构解析：

雾炮车结构解析：

雾炮车整车参数：

底盘配置：

      该款车型采用东风凯普特K7底盘，国六朝柴170马力发动机，轴距3800mm，电阻加热冷启动装置，有燃油箱锁消声器侧置排气口朝向侧吹，带离合器，6档变速箱，2.7T前桥，5.5T后桥，245真空胎，有空调，带ABS，下防护。

上装配置：

      1.配6.5KW柴油发电机组;

      2.YX-30型雾炮风机，带消音双臂轴流风机配置喷筒高压雾化系统(喷雾流量：18-28L/min，射程：25--30米);

      3.电控系统，微电机控制水平旋转;

      4.遥控系统，自动系统;

      5.雾炮自动转向装置(旋转角度：0-360°);

      6.液压马达控制俯仰角度：-10°-55°。

工艺特点：

      1.功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。

      2.工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达95%。

      3.二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分。

      4.当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活，既可用三相380V的市电，也可配套柴油发电机组供电。

      5.可固定安装在混凝土浇筑的平台上，也可配套柴油发电机组供电安装在运输车辆上;操作灵活，使用安全可靠，遥控和人工控制操作，可随意控制调节水平旋转喷雾角度。

      6.耗水量相比其它抑尘喷洒设备可节约70%～80%(喷枪、洒水机车)，且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。
